AC FAN橫流風扇030特點是流體兩次流經風機葉輪, 流體沿徑向流入后再沿徑向流出, 進氣和排氣方向處于同一平面, 所排氣體沿風機寬度方向分布均勻。由于其結構簡單、體積小、動壓系數較高而達到的距離較長, 廣泛用于激光儀器、空調、風幕設備、干燥機、電吹風、家電設備以及谷物聯合收割機上。
AC FAN橫流風扇030具有非常復雜的內部結構。盡管其葉輪周向是對稱的, 但氣流流動卻是非對稱性, 其相對速度場與速度場都不穩定, 流動介質兩次進入葉輪, 轉子葉輪沿著周向流動情況不斷改變。在葉輪圓周一邊的內側存在一個能夠控制整個氣流流動的漩渦, 即所謂橫流風機的偏心渦。渦流中心在葉輪內周的某處, 并隨著節流情況的不同而沿著圓周方向移動, 正是此偏心渦的存在引起貫流。在工況下, 橫流風機在高轉速時由于偏心渦的控制力增強, 橫流風機內氣體不能正常排出或吸入, 試驗系統出現異常狀況, 即所謂喘振現象。

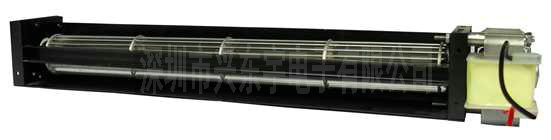

AC FAN橫流風扇030圖示
扇030.jpg)

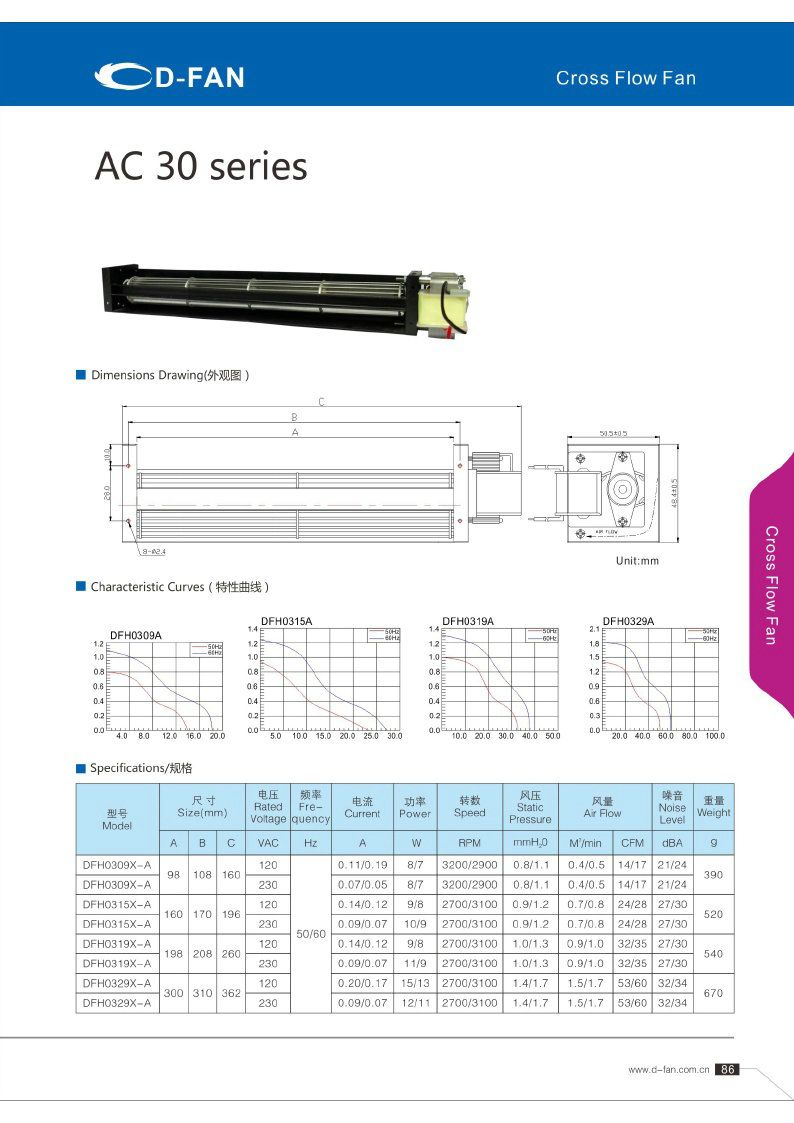

AC FAN橫流風扇030參數
扇030參數.jpg)
AC FAN橫流風扇030曲線圖
扇030曲線圖.jpg)
AC FAN橫流風扇030外觀圖
扇030外觀圖.jpg)
